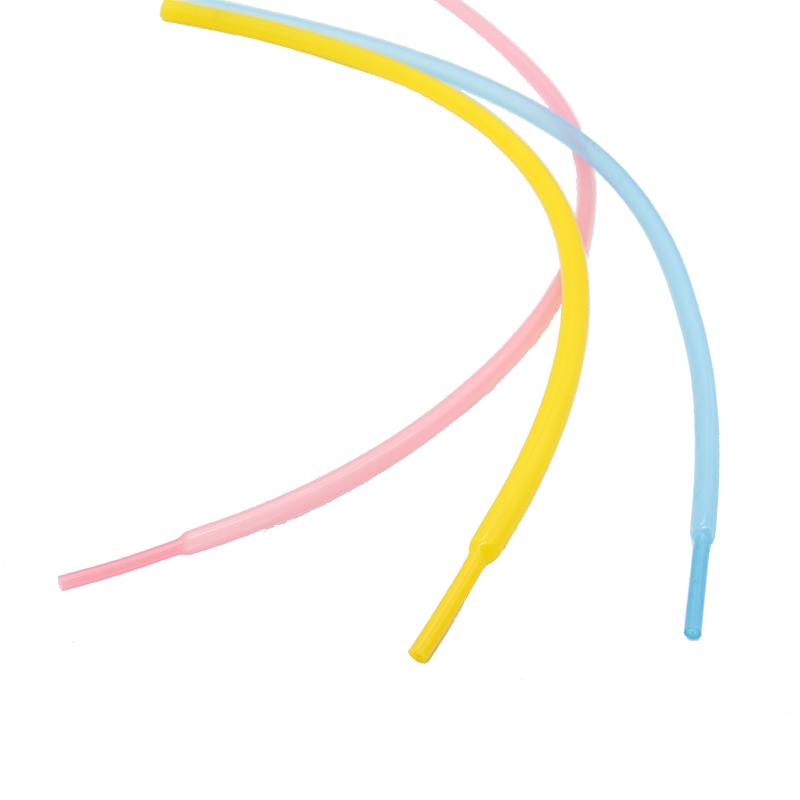

防水端子双壁管
防水端子用热缩管采用交联聚烯烃和热熔胶复合而成的双层结构，作为接线端子外管使用，使用时可通过压延将端子固定，具有防水，防盐及防腐蚀，耐磨，安装简便等优点。
产品特点：
l 热缩比例：4:1
l 起始收缩温度：≥+70℃
l 完全收缩温度：≥+125℃
l 使用温度：-45℃~+125℃
l 防水、耐磨
l 环保标准：RoHS
l 标准颜色：红、蓝、黄
产品参数：
外层技术指标 | ||
性能 | 指标 | 试验方法 |
拉伸强度 | ≥14.0 MPa | ASTM D 2671 |
断裂伸长率 | ≥300% | ASTM D 2671 |
热老化后强度 | ≥7.3 MPa | 158℃×168h |
热老化后断裂伸长率 | ≥100% | 158℃×168h |
轴向变化率 | -8%~+8% | ASTM D 2671 |
击穿强度 | ≥15kV/mm | IEC 60243 |
体积电阻率 | ≥1014Ω·cm | IEC 60093 |
热熔胶技术指标 | ||
性能 | 指标 | 试验方法 |
软化点 | 95±5℃ | ASTM E 28 |
吸水率 | ＜0.5% | ASTM D 570 |
剥离强度（PE） | ≥120N/25mm | ASTM D 1000 |
剥离强度（Al） | ≥80N/25mm | ASTM D 1000 |
SBRS-(4X)GD 4:1 防水端子用热缩管产品规格表
规格 | 供货尺寸 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘，米/根 | ||
内径 | 内径 | 总壁厚 | 胶层璧厚 | ||
Φ4.8 | ≥4.8 | ≤1.1 | 1.3±0.3 | 0.45±0.2 | 100 |
Φ5.5 | ≥5.5 | ≤1.3 | 1.5±0.3 | 0.45±0.2 | 100 |
Φ6.5 | ≥6.5 | ≤1.5 | 1.5±0.3 | 0.45±0.2 | 100 |
SBRS-DZ热缩中接端子规格表
规格 | 适用电线 | 适用线束尺寸 (mm) | 长度 (mm) | 材质 | 颜色 | 标准包装 | ||
AWG | 导体面积mm2 | ***外径 | 最小外径 | |||||
SBRS-DZ-1 | 22-18 | 0.5-1.0 | 3.8 | 1.7 | 35.0 | PE | 红色 | 1000 |
SBRS-DZ-2 | 16-14 | 1.5-2.5 | 4.8 | 2.4 | 35.0 | PE | 蓝色 | 1000 |
SBRS-DZ-3 | 12-10 | 4.0-6.0 | 5.7 | 3.6 | 42.0 | PE | 黄色 | 500 |
SBRS-DG热缩公母端子规格表
规格 | 适用电线 | 材质 | 颜色 | 标准包装 | |
AWG | 导体面积mm2 | ||||
SBRS-DG-1 | 22-18 | 0.5-1.25 | PE | 红色 | 2000 |
SBRS-DG-2 | 16-14 | 1.5-2.5 | PE | 蓝色 | 2000 |
SBRS-DG-3 | 12-10 | 4.0-6.0 | PE | 黄色 | 1000 |
SBRS-DY 热缩Y型端子规格表
规格 | 适用电线 | 材质 | 颜色 | 标准包装 | |
AWG | 导体面积 mm2 | ||||
SBRS-DY-1 | 22-18 | 0.5-1.0 | PE | 红色 | 2000 |
SBRS-DY-2 | 16-14 | 1.5-2.5 | PE | 蓝色 | 2000 |
SBRS-DY-3 | 12-10 | 4.0-6.0 | PE | 黄色 | 2000 |
SBRS-DY 热缩R型端子规格表
规格 | 适用电线 | 材质 | 颜色 | 标准包装 个/包 | |
AWG | 导体面积mm2 | ||||
SBRS-DR-1 | 22-18 | 0.5-1.0 | PE | 红色 | 2000 |
SBRS-DR-2 | 16-14 | 1.5-2.5 | PE | 蓝色 | 2000 |
SBRS-DR-3 | 12-10 | 4.0-6.0 | PE | 黄色 | 2000 |
