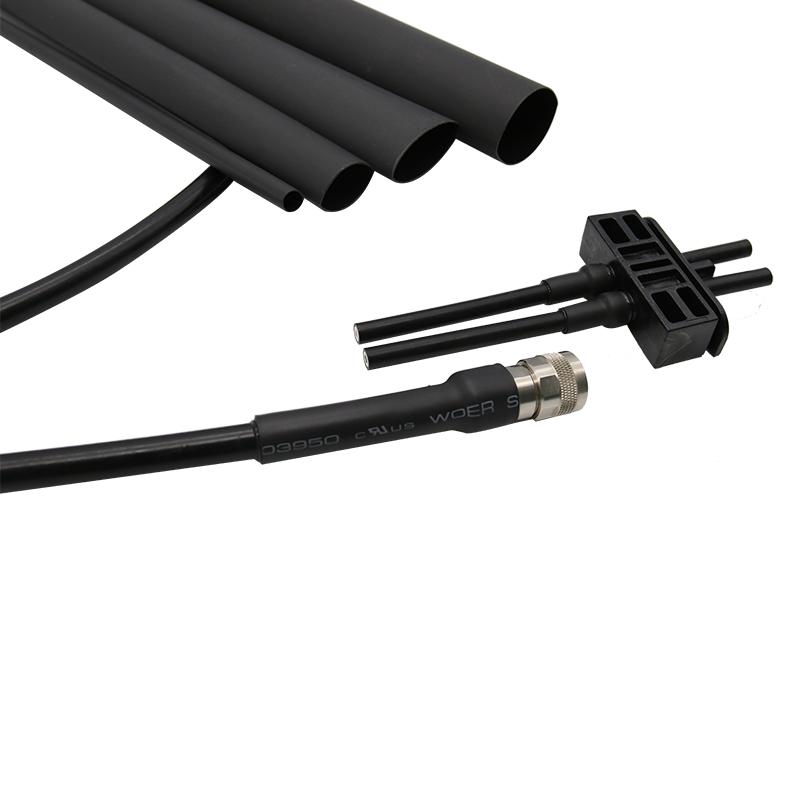

军标3:1/4:1双壁管

SBRS-(3X,4X)GF(3:1,4:1)军标环保双壁管由交联聚烯烃和热熔胶双层共挤工艺生产,外层为聚烯烃绝缘，内层为热熔胶材料。产品参照军标标准生产，具有绝缘、防水防潮、防腐、外层阻燃等优点。广泛用于各类电线、线束密封绝缘和捆扎固定；船用电线电缆的防水、防潮；金属管的密封防腐等。

产品特点：

l 执行标准：AMS-DTL-23053/4、通过UL认证

l 收缩比例：3:1, 4:1

l 起始收缩温度：≥+70℃；

l 完全收缩温度：≥+125℃

l 使用温度：-45℃~+135℃

l 外层阻燃、抗紫外

l 环保标准：RoHS

l 标准颜色：黑（有十种标准颜色可定做）



产品参数：

外层技术指标

性能

指标

试验方法

拉伸强度

≥12 MPa

ASTM D 2671

断裂伸长率

≥300%

ASTM D 2671

老化后强度

≥8.4 MPa

175℃×168h

老化后断裂伸长率

≥100%

175℃×168h

轴向变化率

-8%~+8%

ASTM D 2671

阻燃性

通过

ASTM D 2671 B 法

热冲击

无裂纹、无滴落

ASTM D 2671(250℃×4h)

冷弯柔性

无裂纹

ASTM D 2671(-45℃/4h）

吸水率

0.50%

ASTM D 570

击穿强度

≥15 MV/m

IEC 60243

体积电阻率

≥1014 Ω·cm

IEC 60093



热熔胶技术指标

性能

指标

试验方法

软化点

90±5℃

ASTM E 28

吸水率

＜0.5%

ASTM D 570

剥离强度（PE）

120N/25mm

ASTM D 1000

剥离强度（Al）

80N/25mm

ASTM D 1000



SBRS-(3X,4X)GF 3:1军标环保双壁管产品规格表:

规格

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘，米/根

公制

英制

内径

总壁厚

胶层壁厚

Φ3.2

1/8

≥3.2

≤1.00

0.90±0.30

0.35±0.20

200

Φ4.8

3/16

≥4.8

≤1.60

1.00±0.30

0.40±0.20

100

Φ6.4

1/4

≥6.4

≤2.20

1.25±0.30

0.45±0.20

100

Φ7.9

5/16

≥7.9

≤2.70

1.30±0.30

0.50±0.20

100

Φ9.5

3/8

≥9.5

≤3.20

1.40±0.30

0.50±0.20

50

Φ12.7

1/2

≥12.7

≤4.20

1.70±0.30

0.50±0.20

1.22

Φ15.0

5/8

≥15.0

≤5.20

1.80±0.30

0.55±0.30

1.22

Φ19.1

3/4

≥19.1

≤6.30

1.95±0.30

0.55±0.30

1.22

Φ25.4

1

≥25.4

≤8.50

2.05±0.40

0.55±0.30

1.22

Φ30.0

1-1/4

≥30.0

≤10.20

2.20±0.40

0.60±0.30

1.22

Φ39.0

1-1/2

≥39.0

≤13.50

2.50±0.40

0.60±0.30

1.22

Φ50.0

2

≥50.0

≤17.00

2.80±0.40

0.70±0.30

1.22



SBRS-(3X,4X)GF 4:1军标环保双壁管产品规格表:

规格

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘，米/根

公制

英制

内径

总壁厚

胶层壁厚

Φ4.0

2/13

≥4.0

≤1.0

1.05±0.30

0.50±0.20

200

Φ6.0

2/13

≥6.0

≤1.5

1.15±0.30

0.50±0.20

100

Φ8.0

5/16

≥8.0

≤2.0

1.55±0.30

0.60±0.25

50

Φ12.0

1/2

≥12.0

≤3.0

1.75±0.30

0.60±0.25

1.22

Φ16.0

5/8

≥16.0

≤4.0

2.00±0.35

0.70±0.30

1.22

Φ20.0

4/5

≥20.0

≤5.0

2.30±0.40

0.70±0.30

1.22

Φ24.0

1

≥24.0

≤6.0

2.60±0.40

0.75±0.30

1.22

Φ32.0

1-1/4

≥32.0

≤8.0

3.00±0.50

0.90±0.30

1.22

Φ52.0

2

≥52.0

≤13.0

3.35±0.50

0.95±0.30

1.22
